　■中間リング(EXTENSION)
接写リング、延長バレルとも呼ばれます。レンズとカメラの間に装着し最近接撮影距離(WD)を短くし、
拡大率を上げる事が出来ます。ただし、長くなる程、暗くなります。

　■接写リング(=中間リング)

YS-2000
 ●接写リング6点セット
型番 税込価格
YS-2000 8,400円



●接写リング7点セッット(NEW !)
型番 税込価格
YS-2500 9,240円

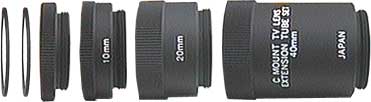

YS-2000：[6点セット：0.5mm/1mm/5mm/10mm/20mm/40mm]
YS-2500：[7点セット：0.5mm/1mm/2mm/5mm/10mm/20mm/40mm]

100mm

 ●中間リング(接写リング)単品販売
型番 リング長 税込価格
YS-0005 5mm 1,050円
YS-0010 10mm 2,415円
YS-0020 20mm

2,625円
YS-0040 40mm 3,675円

TS-0107H

 50mm 3,885円

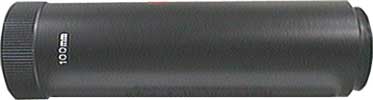

YS-0100 100mm 6,300円
100mm：税込価格6,300円

1mmリング ●中間リング(接写リング)単品販売
リング長 税込価格
0.5mm 1,050円
1mm 1.050円
2mm 1.050円
※0.5mm、1mm、2mmリングは、スペーサーです。
ワッシャーの様な形状でネジはありません。



　現在、CCTVで主流のレンズマウントはCSマウントです。CSマウント
カメラはCSマウント交換レンズの他、変換リングの併用でCマウント
レンズにも 対応致します。
　CマウントはCCTVの撮像素子・撮像管が1インチ(1")型、2/3インチ
(2/3")型と大きかった頃の規格です。近年、1/3インチ(1/3")型から
1/4インチ(1/4")型、1/5インチ(1/5")型へ撮像素子の小型化が
進んでいます。

　　　＊撮像素子を〜インチ型と呼ぶのは撮像管時代の名残です。撮像管の直径を
　　　　インチで表していました。1/3"型の素子の対角が1/3インチ実際にあるの
　　　　ではありません。
Cマウント、CSマウントのネジ径は同じです。
違いはフランジバック(マウント基準面から 、
結像面間での距離 )だけです。
C/CSマウント変換リング
＊C/CS変換リング：税込価格1,050円

　■特殊リング
●両オスリング
Cマウントのメスネジ同志を連結するリング。		   ●両メスリング
Cマウントのオスネジ同志を連結するリング。
型番 税込価格
TS-0115H 2,625円
型番 税込価格
TS-0138H 2,625円

TS-0115H

両オスリング
側面図

 寸法図


TS-0138H

両メスリング
側面図

 寸法図

●方向回転リング(両オス)
Cマウントのカメラを固定したままレンズの目盛、
ツマミ等の向きを回転させ使いやすい向きに固定。		   ●可変絞リング
Cマウント仕様の絞り機構付きリング。
開校調節範囲：0ー10φmm
型番 税込価格
TS-0143H 7,140円
型番 税込価格
TS-0111H 10.290円

TS-0143H

方向回転枠
側面図

 寸法図
TS-0111H

絞りリング
側面図		 寸法図

●対物レンズＣマウント変換リング(対物鏡枠)
顕微鏡用対物レンズ(20.32φinch36M)をCマウントに変換。中間リング併用でマクロ撮影が可能です。		   ●M13/CSマウント変換アダプター
M13xP1.0型のボードレンズをCSマウント変換するマウントアダプター。
型番 税込価格
TS-0109H 3,150円
型番 税込価格
M13/CS変換 3,675円


TS-0109H

対物鏡枠
側面図


 寸法図

M13/CS変換

M13/ＣＳ変換
側面図

 寸法図
※ご参照下さい。
